Szenarienvergleich der Systemauslastung

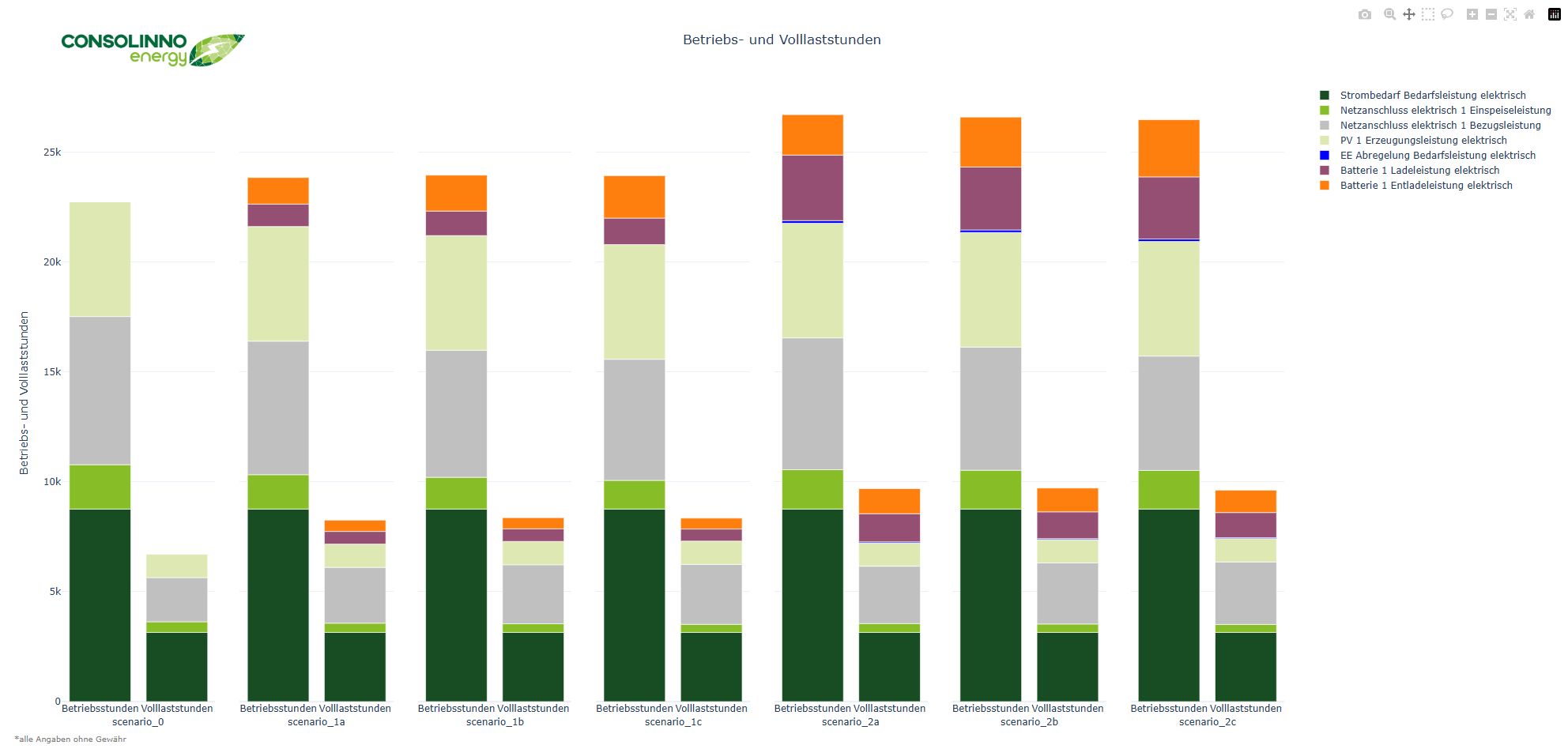

Die HTML-Datei “Betriebs- und Volllaststunden” zeigt eine interaktive Balkendiagramm-Darstellung der Betriebsstunden und Volllaststunden aller relevanten Komponenten über verschiedene Szenarien hinweg.
Was ist Betriebs- und Volllaststunden?
-
Betriebsstunden sind alle Stunden, in denen eine Anlage läuft oder arbeitet - egal, ob sie mit voller Leistung oder nur teilweise läuft
-
Volllaststunden sind die Stunden, in denen die Anlage so viel Energie produziert hätte, wie bei voller Leistung, aber zusammengerechnet, auch wenn die Anlage oft nur teilweise läuft, rechnet man um, wie viele Stunden das bei voller Leistung gewesen wäre.
Funktionalität der HTML-Seite
-
Komponentenauswahl (oben rechts):
Nutzer können gezielt auswählen, welche Komponenten angezeigt werden sollen – entweder einzeln oder in Kombination. Dies hilft, die Darstellung übersichtlich zu halten. -
Interaktive Tooltips:
Beim Überfahren eines Balkens mit der Maus werden detaillierte Informationen eingeblendet, z. B.:-
Komponente: Strombedarf Bedarfsleistung elektrisch
-
Szenario: scenario_2c
-
Typ: Volllaststunden oder Betriebsstunden
-
Wert: 3149,05 Stunden
-
-
Gleichzeitige Szenarioanzeige:
Alle Szenarien werden nebeneinander dargestellt, was einen direkten Vergleich der Systemauslastung ermöglicht.
Was lässt sich aus der Darstellung ableiten?
|
Analysebereich |
Mögliche Erkenntnisse |
|---|---|
|
Systemauslastung |
Wie lange und wie intensiv einzelne Komponenten betrieben wurden |
|
Effizienzvergleich |
Welche Szenarien führen zu höherer Auslastung bestimmter Komponenten |
|
Volllastnutzung |
Bewertung, ob Komponenten effizient unter Volllast betrieben werden |
|
Szenarienvergleich |
Wie sich unterschiedliche Konfigurationen (z. B. Batteriegröße, Preisstruktur) auf die Betriebsdauer auswirken |
|
Komponentenbewertung |
Identifikation von unter- oder überdimensionierten Komponenten |
|
Optimierungspotenzial |
Hinweise auf mögliche Verbesserungen in der Systemauslegung oder Steuerung |
Verwendung
Diese Darstellung ist besonders hilfreich für die technische Bewertung der Systemauslastung und für die Optimierung von Betriebsstrategien. Sie unterstützt die Auswahl geeigneter Komponenten und die Bewertung der Wirtschaftlichkeit.
