Interaktive Leistungsanalyse über das Jahr
Die HTML-Datei „Jahresdauerlinien“ zeigt eine interaktive grafische Darstellung der Leistungswerte verschiedener Systemkomponenten über ein Jahr hinweg. Sie ermöglicht eine detaillierte Analyse der zeitlichen Verteilung und Häufigkeit bestimmter Leistungsniveaus.
Was ist eine Jahresdauerlinie?
Eine Jahresdauerlinie zeigt, wie oft oder wie lange im Jahr ein bestimmter Wert (z. B. Leistung, Temperatur, Wasserstand) erreicht oder überschritten wird. Man kann sie sich als Kurve vorstellen, die angibt:
-
An wie vielen Stunden im Jahr beispielsweise ein Kraftwerk eine bestimmte Leistung erbringt.
-
Wie oft eine bestimmte Temperatur im Jahr erreicht wird.
Jahresdauerlinien werden häufig in der Energie- oder Wasserversorgung verwendet, zum Beispiel:
-
Stromerzeugung: Wie oft im Jahr liefert ein Windrad z. B. 500 kW?
-
Wärmeversorgung: Wie viele Stunden im Jahr benötigt ein Gebäude mindestens 100 kW Heizleistung?
Hinweis: Für jede einzelne Kurve werden die Werte der Größe nach sortiert, wodurch die zeitliche Reihenfolge entfällt. So lässt sich beispielsweise erkennen, wie viele Stunden im Jahr eine bestimmte Leistung überschritten wird – etwa wie oft die Einspeiseleistung über 500 kW liegt.
Aufbau des Diagramms
-
Die x-Achse zeigt die Zeit (Stunden pro Jahr).
-
Die y-Achse zeigt den gemessenen Wert (Leistung in kW).
-
Die Kurve fällt in der Regel von links nach rechts ab.
Funktionalität der HTML-Seite
-

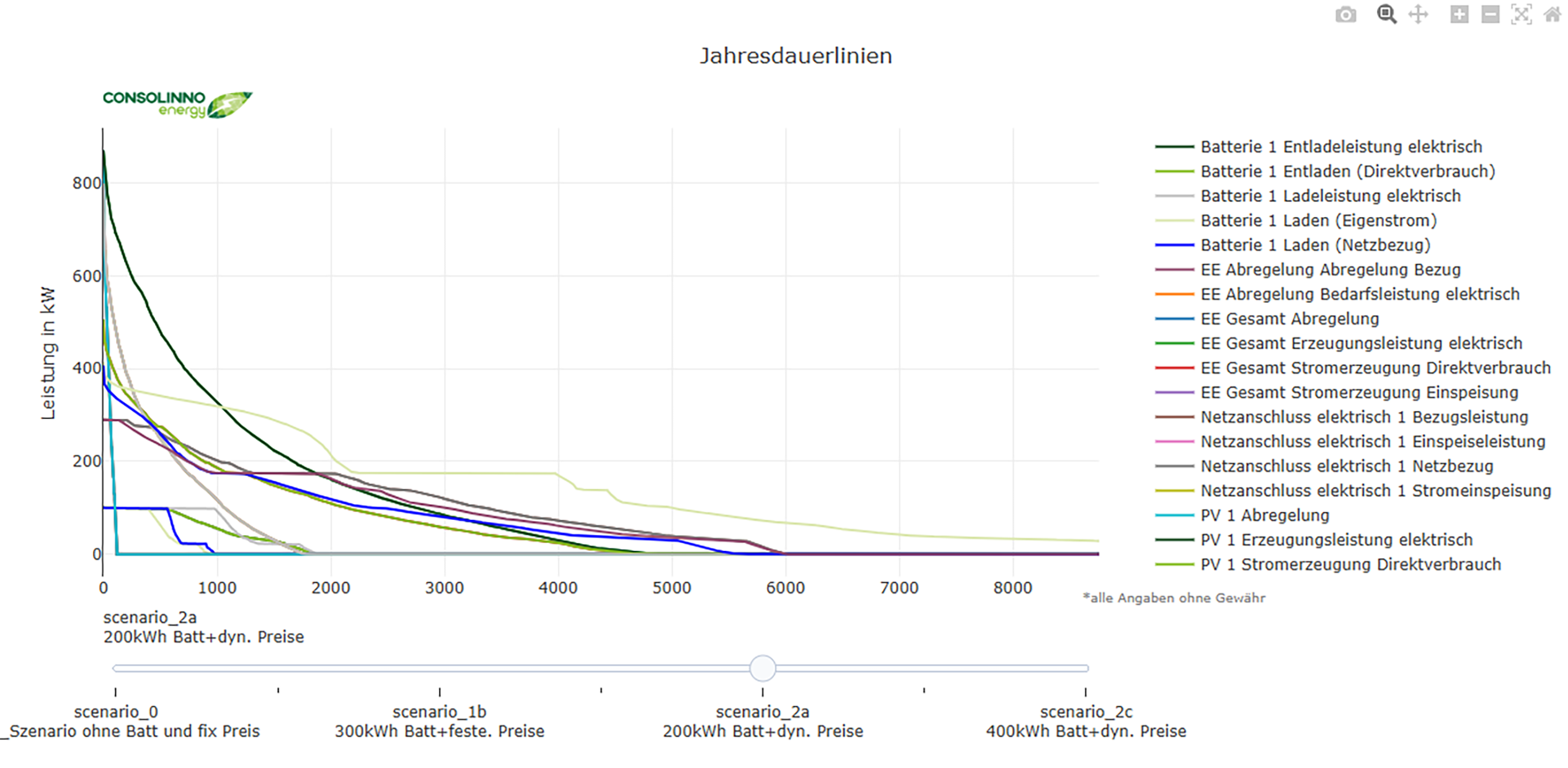

Szenarioauswahl: Am unteren Rand kann interaktiv ein Szenario ausgewählt werden (z. B. scenario_1a, scenario_2b). Die Darstellung passt sich automatisch an das gewählte Szenario an.
-
Auswahl der Linien: Rechts oben kann ausgewählt werden, welche Jahresdauerlinien angezeigt werden sollen. Dies erhöht die Übersichtlichkeit.
-
Interaktive Legende: Durch Doppelklick auf eine Legende werden alle Linien ausgeblendet. Anschließend kann gezielt ausgewählt werden, welche Linien angezeigt werden sollen – ideal zur Fokussierung auf relevante Komponenten.
Auswertung der Darstellung
|
Analysebereich |
Mögliche Erkenntnisse |
|---|---|
|
Leistungsprofile |
Häufigkeit bestimmter Leistungen über das Jahr (z. B. PV-Erzeugung, Batterieladung) |
|
Systemauslastung |
Bewertung der Nutzung einzelner Komponenten über das Jahr |
|
Eigenverbrauch vs. Netzbezug |
Vergleich der direkt genutzten Energie mit der aus dem Netz bezogenen |
|
Abregelungsverhalten |
Analyse der abgeregelten Energiemengen aus EE-Quellen |
|
Szenarienvergleich |
Auswirkungen unterschiedlicher Konfigurationen (z. B. Batteriegröße, Preisstruktur) |
|
Jährliche Überlastungsdauer |
Anzahl der Stunden pro Jahr, in denen das Energiesystem überlastet ist |
Verwendung
Jahresdauerlinien sind ein zentrales Werkzeug zur Bewertung der zeitlichen Dynamik des Energiesystems. Sie helfen, die Effizienz, die Auslastung und das Zusammenspiel der Komponenten über das Jahr hinweg zu verstehen und zu optimieren.
