Vergleich der Energieflüsse

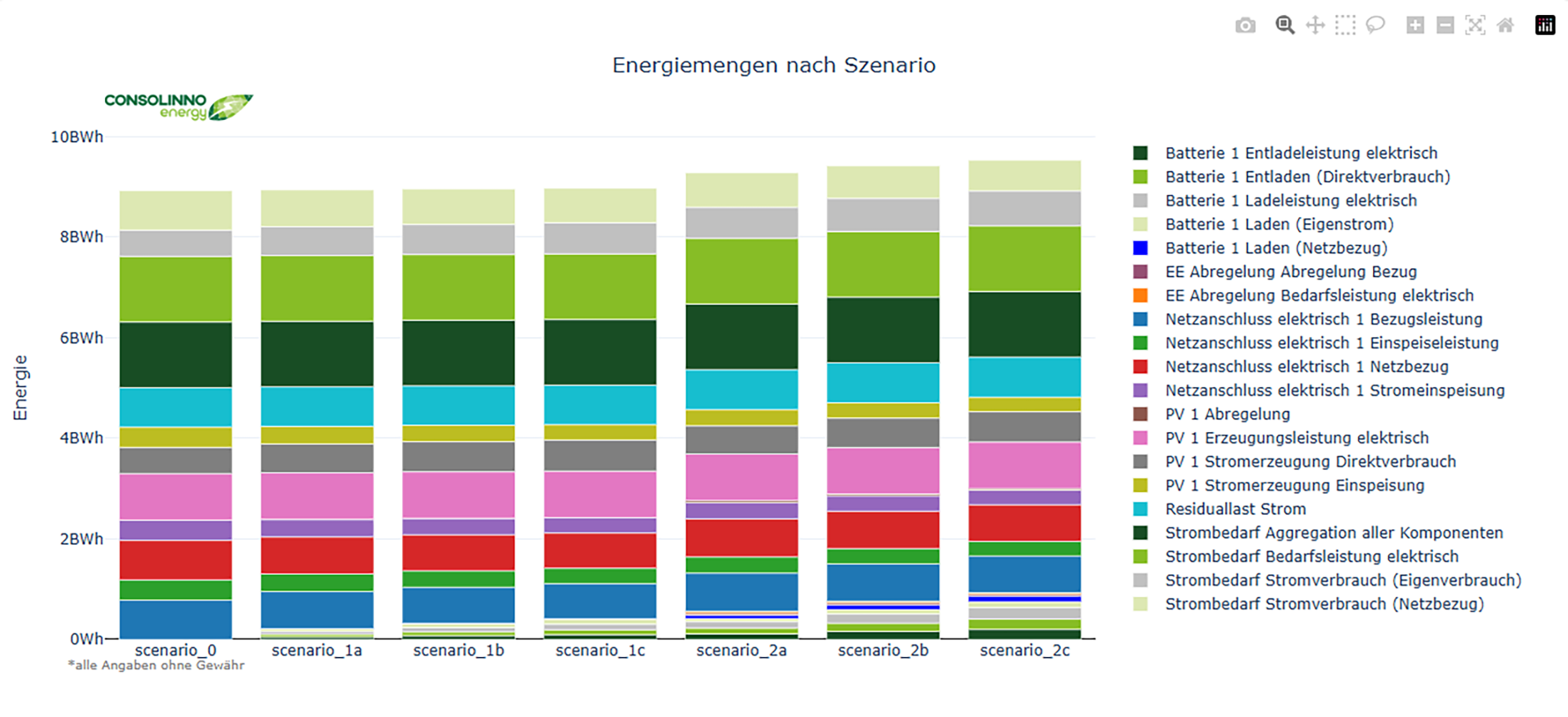

Die HTML-Datei „Energiemengen nach Szenario“ zeigt ein interaktives Balkendiagramm zur Darstellung der energetischen Kennzahlen verschiedener Systemkomponenten über mehrere Szenarien hinweg.
Energiemengen bezeichnen die Menge an Energie, die in einem bestimmten Zeitraum erzeugt, verbraucht oder übertragen wird.
Funktionalität
-
Szenariovergleich Alle verfügbaren Szenarien (z. B. scenario_0, scenario_1a, scenario_1b, …) werden nebeneinander im Diagramm dargestellt. Für jede Systemkomponente werden die jeweiligen Energiemengen als Balken angezeigt. Dies ermöglicht einen direkten Vergleich der Energieflüsse zwischen den Szenarien.
-
Komponentenauswahl Es ist möglich, einzelne oder mehrere Energiekomponenten gezielt auszuwählen. Die Darstellung kann angepasst werden, um bestimmte Energieflüsse hervorzuheben oder die Gesamtsystemleistung zu bewerten.
-
Interaktive Tooltips Beim Überfahren eines Balkens mit der Maus erscheinen Details zur jeweiligen Komponente, zum Szenario und zur Energiemenge.
Dargestellte Energieflüsse
-
PV-Anlage:
-
Stromerzeugung (Direktverbrauch & Einspeisung)
-
Abregelung
-
-
Batterie:
-
Lade- und Entladeleistung
-
Laden aus Eigenstrom oder Netzbezug
-
-
Netzanschluss elektrisch 1:
-
Bezugsleistung
-
Einspeiseleistung
-
Netzbezug und Stromeinspeisung
-
-
Strombedarf:
-
Aggregation aller Komponenten
-
Eigenverbrauch vs. Netzbezug
-
-
EE-Abregelung & Residuallast Strom
Was lässt sich aus der Darstellung ableiten?
|
Analysebereich |
Mögliche Erkenntnisse |
|---|---|
|
Energieverteilung |
Wie sich die erzeugte, verbrauchte und eingespeiste Energie über die Komponenten verteilt |
|
Eigenverbrauchsanteil |
Anteil des Strombedarfs, der durch eigene Erzeugung gedeckt wird |
|
Netzabhängigkeit |
Umfang des Netzbezugs und der Einspeisung |
|
Abregelungsverhalten |
Höhe der nicht genutzten Energie aus PV und EE |
|
Szenarienvergleich |
Bewertung der Auswirkungen unterschiedlicher Systemkonfigurationen auf die Energieflüsse |
|
Systemeffizienz |
Identifikation von Verlusten, Überschüssen und Optimierungspotenzialen |
Verwendung
Diese Darstellung ist besonders hilfreich für die energetische Bewertung der Szenarien und unterstützt die Optimierung von Eigenverbrauch, Netzinteraktion und Speichernutzung.
