Visualisierung der Energieflüsse

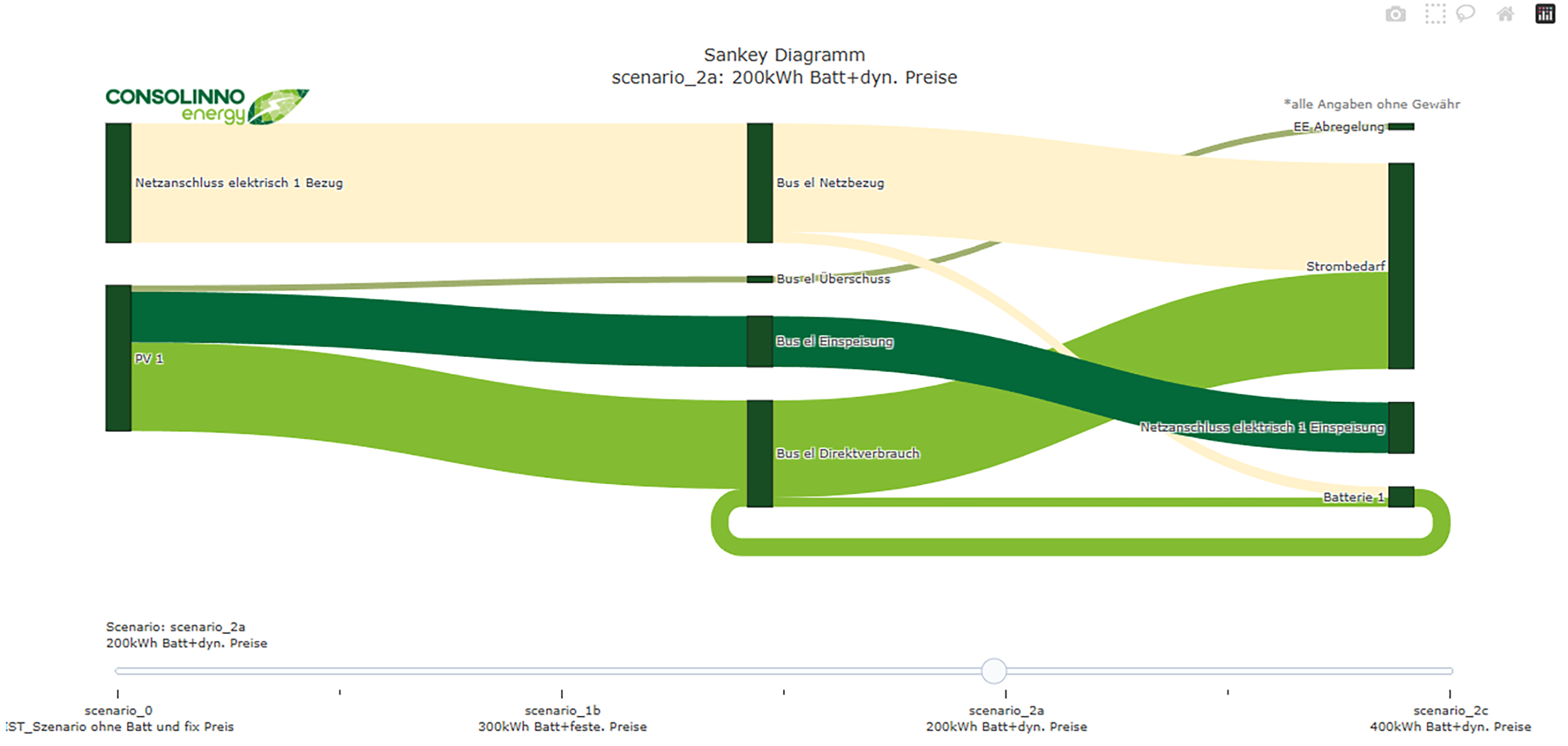

Die HTML-Datei “Sankey Diagramm“ zeigt eine interaktive Darstellung der Energieflüsse im simulierten Energiesystem. Sie basiert auf dem gewählten Szenario und bietet eine intuitive Übersicht über die Verteilung und Nutzung der Energie im System.
Ein Sankey-Diagramm zeigt auf der linken Seite die Energiequellen und auf der rechten Seite die Energiesenken. In der Mitte befinden sich Knotenpunkte (Busse) sowie energietransformierende Komponenten, über die die Energie innerhalb des Systems verteilt oder umgewandelt wird.
Was ist ein Sankey-Diagramm?
Ein Sankey-Diagramm zeigt, wohin Energie, Material oder Kosten fließen - also von wo etwas kommt und wohin es geht. Die breite der Pfeile im Diagramm zeigt wie viel fließt:
-
Dicker Pfeil = großer Anteil
-
Dünner Pfeil = kleiner Anteil
Wenn in einem Bereich keine Energie verbraucht oder übertragen wird - also 0 kWh/Jahr wird dieser Fluss im Diagramm nicht dargestellt. Das hält das Diagramm übersichtlich und zeigt nur relevante Energieflüsse.
Hinweis: Die Darstellung umfasst alle relevanten Energieflüsse im Energiesystem und bietet somit einen vollständigen Überblick über Erzeugung, Verbrauch und Netzinteraktionen.
Funktionalität der HTML-Seite
Szenarioauswahl
Am unteren Rand befindet sich ein interaktiver Slider, mit dem verschiedene Szenarien (z. B. scenario_0, scenario_1a, scenario_1b,…) ausgewählt werden können.
Dynamische Darstellung
-
Nach Auswahl eines Szenarios wird das entsprechende Sankey-Diagramm automatisch aktualisiert und zeigt die spezifischen Energieflüsse dieses Szenarios.
-
Die Breite der Linien stellt die Energiemenge im Verhältnis zu anderen Flüssen innerhalb des aktuell ausgewählten Szenarios dar.
-
Ein Vergleich der Linienbreiten zwischen verschiedenen Szenarien oder Slider- Einstellungen ist nicht möglich, da die Skalierung jeweils Szenario abhängig erfolgt.
Interaktive Tooltips
Beim Überfahren der Energieflüsse mit der Maus werden folgende Informationen eingeblendet:
-
Energiemenge in kWh/MWh
-
Quelle (Source) der Energie
-
Ziel (Target) der Energie
Was kann daraus abgeleitet werden?
Das Sankey-Diagramm ermöglicht folgende Analysen:
|
Analysebereich |
Beschreibung |
|---|---|
|
Energiequellen |
Identifikation der eingesetzten Energiequellen (z. B. Netzstrom, PV-Anlage) |
|
Verbrauchsstruktur |
Aufschlüsselung, wie viel Energie direkt verbraucht, gespeichert oder eingespeist wird |
|
Netzinteraktion |
Darstellung des Strombezugs aus dem Netz und der Einspeisung ins Netz |
|
Eigenverbrauchsanteil |
Visualisierung des Anteils der PV-Erzeugung, der direkt genutzt wird |
|
Systemeffizienz |
Einschätzung der Verluste und Umwandlungsprozesse im System |
|
Vergleich zwischen Szenarien |
Bewertung der Auswirkungen unterschiedlicher Systemkonfigurationen (z. B. Batteriegröße, Preisstruktur) auf die Energieflüsse |
Verwendung
Das Sankey-Diagramm eignet sich hervorragend für Präsentationen, Ergebnisdiskussionen und zur Identifikation von Optimierungspotenzialen im Energiesystem. Es bietet eine visuelle Grundlage für technische und wirtschaftliche Entscheidungen.
