Zeitreihenanalyse je Szenario

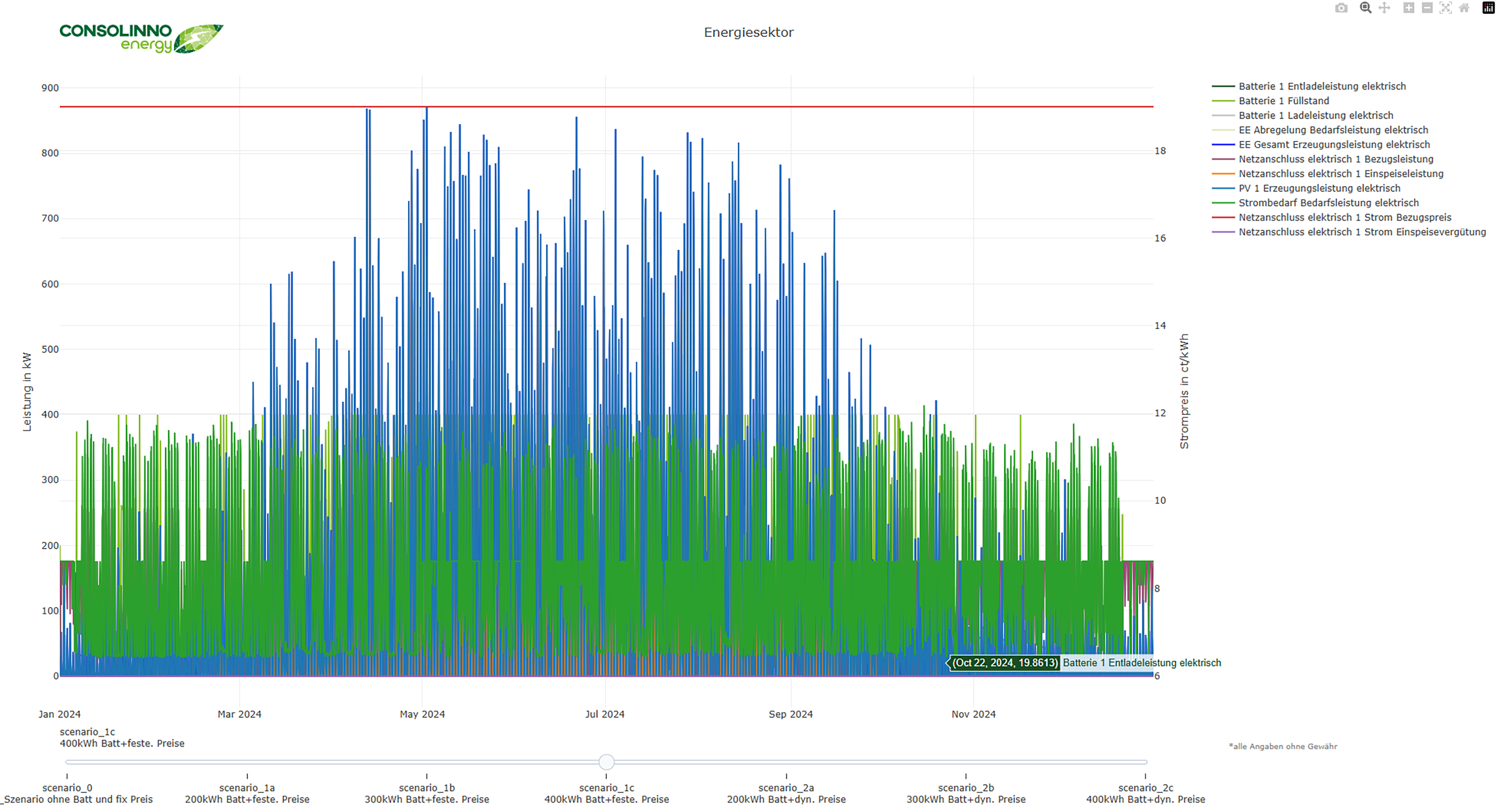

Die HTML-Datei “Energiesektor“ zeigt eine interaktive Zeitreihendarstellung der wichtigsten energetischen Kennzahlen und Strompreise über ein Jahr hinweg für jeweils ein ausgewähltes Szenario.
Was sind Energiesektor-Zeitreihen?
Sind zeitlich geordnete Daten, die den Energieverbrauch oder die Stromerzeugung über Stunden, Tage oder Monate zeigen. Man stellt sie oft als Tabellen oder Diagramme dar. Sie helfen dabei, Muster und Schwankungen zu erkennen, Prognosen zu erstellen und das Energiesystem besser zu steuern.
Funktionalität
-
Szenario-Auswahl (unten)
Am unteren Rand kann interaktiv ein Szenario ausgewählt werden (z.B. scenario_1a, scenario_2b, etc.). Die Darstellung passt sich automatisch an das gewählte Szenario an.
-
Komponentenanzeige
Darstellung verschiedener Systemkomponenten über das Jahr hinweg. Die Linien können farblich unterscheiden und über die Legende gezielt ein- oder ausgeblendet werden.
-
Auswahl der Linien
Rechts oben kann ausgewählt werden, welche Zeitreihen angezeigt werden sollen. Dies hilft, die Darstellung übersichtlich zu halten.
-
Zoomfunktion im Zeitdiagramm
Im Diagramm kann ein bestimmter Zeitraum ausgewählt werden, indem mit der Maus ein Bereich aufgezogen wird. Dadurch wird der gewählte Zeitabschnitt vergrößert dargestellt, um eine detaillierte Ansicht zu ermöglichen.
-
Achsen
Y-Achse links: Leistung in Kilowatt (kW)
Y-Achse rechts: Strompreis in Cent pro Kilowattstunden (ct/kWh)
X-Achse: Zeitverlauf
Was lässt sich aus der Darstellung ableiten?
|
Analysebereich |
Mögliche Erkenntnisse |
|---|---|
|
Systemverhalten über das Jahr |
Wie sich Erzeugung, Verbrauch und Speicherleistung saisonal entwickeln |
|
Strompreisverlauf |
Dynamik des Strompreises im Jahresverlauf |
|
Eigenverbrauch vs. Netzbezug |
Wann und wie stark das System auf Netzstrom angewiesen ist |
|
Speichernutzung |
Lade- und Entladeverhalten der Batterie im Tages- und Jahresverlauf |
|
Szenarienvergleich (indirekt) |
Durch Wechsel zwischen Szenarien lassen sich Unterschiede in der Systemdynamik erkennen |
Verwendung
Diese Darstellung eignet sich besonders für die Analyse der zeitlichen Dynamik des Energiesystems, die Bewertung von Preisstrategien und die Optimierung des Speicher- und Verbrauchsverhaltens.
Dargestellte Komponenten (Beispiel)
Referenziertes Beispiel: https://consolinnode.sharepoint.com/:u:/r/sites/Energieberatung/Freigegebene%20Dokumente/Daisy/Beispiel_Simulationen/20250825_AB_Techdoku%20Batteriespeicher%207%20Szenarien/html/Energiesektor.html?csf=1&web=1&e=GV57CV
-
Batterie 1 (Lade-/Entladeleistung, Füllstand)
-
PV 1 Erzeugungsleistung elektrisch
-
EE Gesamt Erzeugungsleistung und Abregelung
-
Netzanschluss elektrisch 1 (Bezugspreis, Einspeiseleistung)
-
Strombedarf Bedarfsleistung elektrisch
Beispielhafte Aussagen
-
Im Szenario 2c mit dynamischem Strompreis wird die Batterie gezielt in Zeiten niedriger Preise geladen
-
Die PV-Anlage deckt im Sommer einen Großteil des Strombedarfs, während im Winter der Netzbezug steigt.
-
Die Einspeisung in Netz ist im Szenario mit kleiner Batterie höher, da weniger Eigenverbrauch möglich ist.
-
Die Strompreise steigen im Winter deutlich an, was die Netzabhängigkeit teuer macht.
