Strukturübersicht des Energiesystems je Szenario
Die HTML-Datei “Energiesystem” zeigt eine interaktive schematische Darstellung des simulierten Energiesystems für ein ausgewähltes Szenario. Die Visualisierung erfolgt als strukturorientiertes Diagramm, das die Verbindungen zwischen den Komponenten darstellt - nicht die Energiemengen
Vergleich von Energiesystem und Sankey-Visualisierung
Die “Energiesystem“ HTML-Seite zeigt schematisch die Struktur und Verbindungen eines Energiesystems → ideal zum Verständnis der Komponenten und ihres Zusammenspiels.
Die “Sankey-Diagramm“ HTML-Seite visualisiert hingegen die energetischen Mengenflüsse zwischen Quellen und Verbrauchern → ideal für die quantitative Analyse und den Szenarienvergleich.
Funktionalität
-
Szenarioauswahl (interaktive Slider unten)
Am unteren Rand befindet sich ein interaktiver Slider, mit dem verschiedene Szenarien (z.B. scenario_0, scenario_1a, scenario_1b,…) ausgewählt werden können.
-
Interaktive Darstellung
Die Diagrammstruktur zeigt Quelle (Source) und Ziel (Target) der Energieflüsse. Beim Überfahren mit der Maus werden die Verbindungen zwischen den Komponenten angezeigt, z.B. Source: PV1 → Target: Bus el Einspeisung
-
Keine Mengendarstellung
Die Breite der Linien entspricht nicht der Energiemenge. Die Darstellung dient ausschließlich der Veranschaulichung der Systemarchitektur.
Was lässt sich aus der Darstellung ableiten?
|
Analysebereich |
Mögliche Erkenntnisse |
|---|---|
|
Systemstruktur |
Welche Komponenten sind im Szenario enthalten und wie sind sie miteinander verbunden |
|
Energiepfade |
Welche Energieflüsse möglich sind (z.B. PV -> Batterie → Strombedarf) |
|
Szenarienvergleich |
Wie sich die Systemarchitektur bei unterschiedlichen Konfigurationen verändert |
|
Modularität & Kopplung |
wie flexibel und integriert das Energiesystem aufgebaut ist |
|
Planung & Kommunikation |
Unterstützung bei der technischen Dokumentation und Präsentation des Systemdesigns |
Verwendung
Diese Darstellung eignet sich besonders für die technische Übersicht, die Systemplanung und die Kommunikation der Struktur eines Energiesystems - unabhängig von den tatsächlichen Energiemengen.

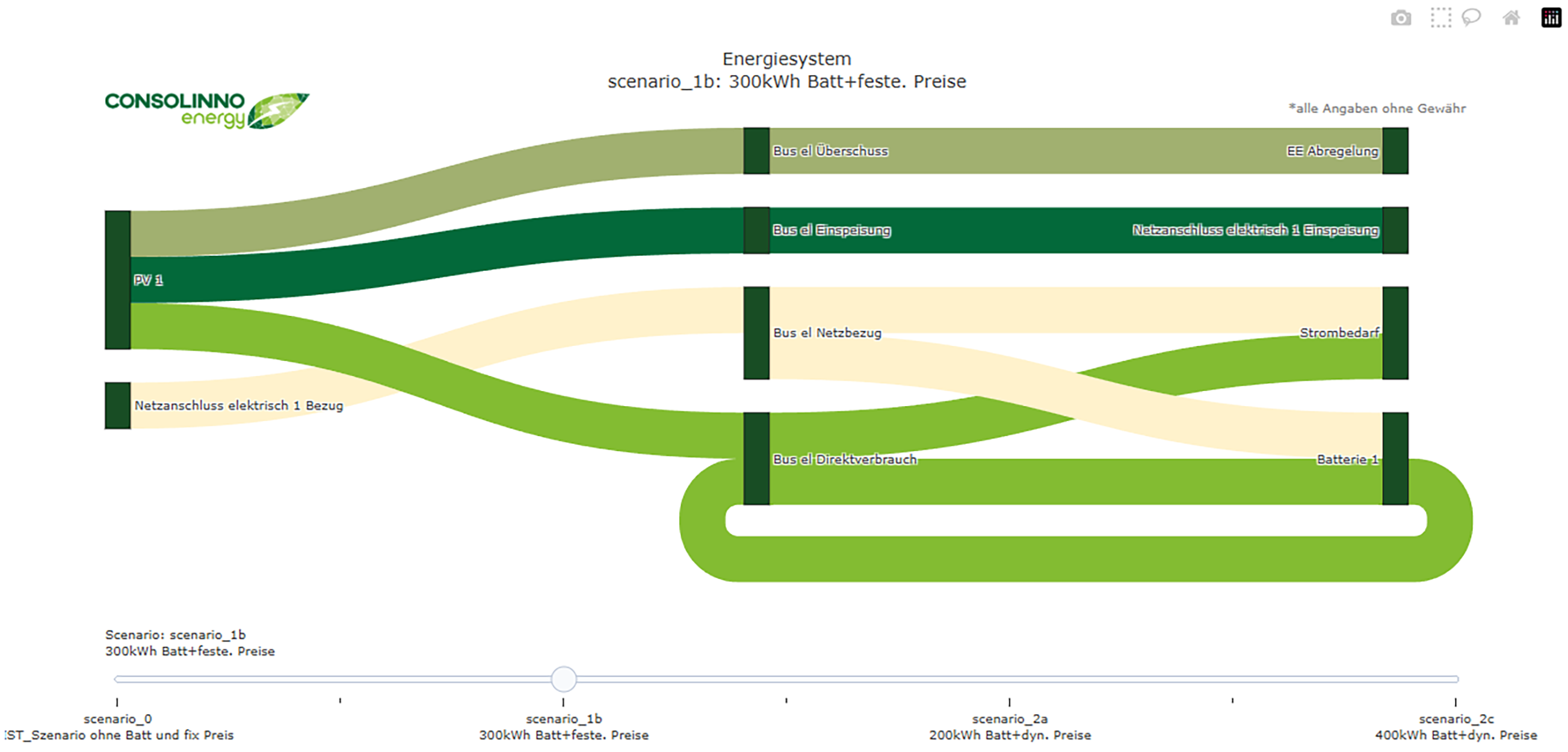

Dargestellte Komponenten (Beispiel Diagramm oben: Strukturübersicht des Energiesystems)
-
PV 1
-
Batterie 1
-
Netzanschluss elektrisch 1 Bezug / Einspeisung
-
Bus el Direktverbrauch / Netzbezug / Überschuss / Einspeisung
-
Strombedarf
-
EE Abregelung
